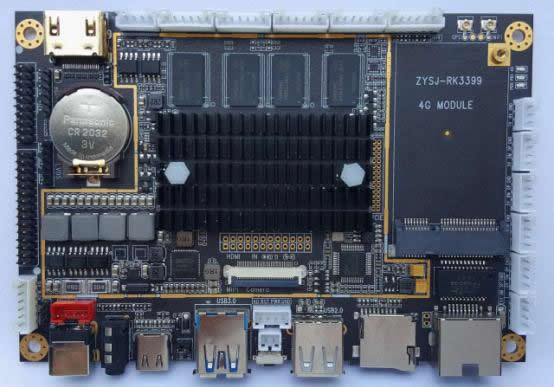

RK3399安卓解码驱动一体板
RK3399安卓解码驱动一体板
详细介绍:

RK3399升级工具及操作说明


产品介绍:


型号:ZYSJ-RK3399,RK3399安卓一体板,采用瑞芯微RK3399六核64位服务器级芯片方案,支持谷歌Android 6.0/7.1 操作系统, RK3399 是基于双核 A72+四核 A53 架构的六核 64 位 CPU, GPU 采用最新 四核 Mali-T860,整体跑分高达 80000 多分超强性能,支持主流音视频格式和图片的解码。 支持双屏异显功能,双 6/8 位的 LVDS 接口,支持 1080P 输出,能驱动 7 寸到 108 寸 1080P 显示屏,支持 eDP 显示接口输出。支持级 HDMI-4K 输出,支持 4K 视频播放。支持红外遥 控器,支持 2.4GHz/5GHz 双频 WiFi,支持蓝牙 4.1-BLE 功能, 支持 PCIE 扩展,支持 TYPE C, 支持高速USB3.0,支持 4G模块/重力感应/GPS/串口扩展/IO 口扩展/MIPI摄像头/HDMI_IN 输 入等功能,丰富的接口,一个全新六核拥有超强性能的芯片让产品变得更加完美,被广泛的 应用到广告机、互动一体机、安防、医疗、交通、金融、工控等等智能控制领域。由于其硬 件平台化、Android 智能化的特点,在需要进行人机交互,网络设备交互时,都可以在智能 终端主板上进行使用。


产品特点:

高性能:RK3399芯片采用六核CPU,GPU采用Mail-T860四核 GPU,是目前RK体系上性能最强的六核芯片之一。采用全新六核超强性能的RK3399主板方案,对比市面常见的单核、双核、四核、六核、八核方案,在性能上有质的飞跃,能够播放各种格式超高清4K*2K视频,能处理复杂的互动操作。

高稳定性RK3399安卓一体板,在硬件、软件上,增加自己独有的技术来保证产品的稳定性,可以使最终产品达到7*24小时无人值守。

高集成度RK3399安卓一体板采用军工级TG170-10层超高密度PCB板,集成了千兆以太网、2.4G/5G双频WiFi、蓝牙4.1BLE、6W功放、TF卡扩展、PCIE扩展、TYPE C、USB3.0、RS232、内置4G模块接口、HDMI输入、IR遥控功能、HDMI输出、LVDS、eDP、麦克风、重力感应、GPS等等功能,大大简化了整机设计。超薄式的主板设计,能让整机设计的更加美观。

高扩展性七路USB口,三路串口,一路RS485接口,一路I2C接口,四路IO扩展口能扩展更多的外设设备。


RK3399安卓一体板,采用瑞芯微RK3399六核64位服务器级芯片方案,支持谷歌Android 7.1/8.1操作系统, RK3399是基于双核A72+四核A53架构的六核64位CPU, GPU采用最新四核Mali-T860,整体跑分高达80000多分超强性能,支持主流音视频格式和图片的解码。支持双屏异显功能,双6/8位的LVDS接口,支持1080P输出,能驱动7寸到108寸1080P显示屏,支持4K eDP显示接口输出。支持HDMI-4K输出,支持4K视频播放。支持红外遥控器,支持2.4GHz/5GHz双频WiFi,支持蓝牙4.1-BLE功能, 支持PCIE扩展,支持TYPE C,支持高速USB3.0,支持4G模块,重力感应,GPS,串口扩展,IO口扩展,MIPI摄像头,HDMI_IN输入等功能,丰富的接口,一个全新六核拥有超强性能的芯片让产品变得更加完美,被广泛的应用到广告机、互动一体机、安防、医疗、交通、金融、工控等等智能控制领域。由于其硬件平台化、Android智能化的特点,在需要进行人机交互,网络设备交互时,都可以在智能终端主板上进行使用。


基本硬件规格:

CPU

 Rockchip  RK3399   (28纳米HKMG制程)

 ARM六核64位处理器,  主频2.0GHz

 基于big.LITTLE大小核架构,双核Cortex-A72(大核)+四核Cortex-  A53(小核)

GPU

 Mail-T860 GPU   MP4 四核GPU

 支持OpenGL ES1.1/2.0/3.0/3.1,OpenVG1.1,OpenCL,DX11,支  持AFBC(帧缓冲压缩)

内存

 DDR3   2G      (最高支持4G

内置存储容量

 eMMC  8GB      (16G/32G/64G/128G可选)

 TF Card扩展      (可用于扩展SSD)

网络

 支持以太网10/100/1000Mbps,支持Ethernet

 支持2.4GHz/5GHz双频 WiFi,支持Wi-Fi 802.11b/g/n/ac协议。

 支持蓝牙功能,V2.1+EDR/Bluetooth 3.0/3.0+HS/4.1/BLE

 支持4G功能,LTE-TDD/LTE-FDD/TD-SCDMA/EDGE/GPRS/GSM(选配)

GPS导航

 内置GPS模块,灵敏度:-159dBm  接收频率:1575.42MHz  卫星通  道:20通道  定位精度:<10m(选配)

图像旋转

 支持0度,90度,180度,270度手动旋转,支持重力感应自动转屏功能  (选配)

显示接口

 1*eDP接口 (eDP1.3 , 4lanes with 5.4Gbps)支持3.3V/5V/12V供电

 1*LVDS接口(单路/双路,6/8位),支持7"-108"显示屏 1080P  60Hz输出,支持3.3V/5V/12V供电

 1*HDMI 2.0  支持4K 60Hz输出

 支持双屏异显功能

板载背光控制

 支持5V/12V 背光供电

音频

 1*喇叭输出(2*6W 4R THD10%)

 1*耳麦输出

 1*麦克风输入

触摸屏

 1* I2C接口(支持多点电阻触摸,多点电容触摸)。

 支持USB多点红外触摸,多点电容触摸,多点纳米膜触摸,多点声波触  摸,多点光学触摸等等。

HDMI IN输入

 1*HDMI IN        HDMI IN输入功能支持720P/1080P(选配)

摄像头

 1* MIPI摄像头功能支持500W/1300W像素(选配)

 支持800W-USB接口摄像头(选配)

RTC

 内置实时时钟供电电池,支持定时开关机

USB

 6*USB-2.0 HOST , 1*USB3.0 HOST , 1*USB3.0Type_C

PCIe

 1*Mini PCIe(用于4G LTE) , 1*PCIe_1.27针座(用于外设扩展)

SIM

 1*SIM卡座,用于配合Mini PCIe扩展4G LTE模块

红外

 1*红外接收座,支持红外遥控功能

LED

 1*电源壮态LED(红色),1*系统LED(蓝色,默认闪烁)

按键

 1*复位键,1*电源键,1*升级键

串口

 2*RS232 , 1*RS485 , 1*UART TTL

IO

 4*IO,支持输入或输出

电源适配器

 输入:AC100-240V.50-60HZ, 输出: DC12V/5.5mm 内芯2.1 mm  DC头  2A5A (要求浪涌电压小于18V,纹波电压小于100mV),支持上  电自启动或上电按开机按键启动



基本软件规格:


操作系统

    Android7.1/8.1

音频

 MP3,WMA,WAV, APE, FLAC, AAC, OGG,M4A,3GPP等格式

视频

 支持H.265 , H.264VP8, MAV , WMV , AVS , H.263 ,      MPEG4等视频格式的1080P/2160P多视频解码


 支持JPGBMPPNG等各种图片格式浏览并支持旋转/幻灯片播  放/图片放大功能

系统自带应用软件

 APK安装器电子邮件,计算器,浏览器,录音机,日历,设置,时  钟,视频播放器,搜索,通讯录,图库,下载,相机,音乐,资源管理器

语言支持

 多国语言

输入法

 标准Andriod键盘,可选第三方输入法(中文、韩文、日文等)

系统管理

 原生态Android系统,开放root权限,可进行产品定制开发

 实时远程监控,系统崩溃自恢复,7*24小时无人值守

 支持OTA远程升级

 支持wifi display

系统看门狗

 支持软件看门狗
