四线电阻触摸屏-小尺寸(3-4.3寸)
四线电阻触摸屏-小尺寸(3-4.3寸)
详细介绍:

4 Wires Analog Resistive Standard Product Data Sheet

Model Number Size Outside Dimension (mm) View Area (mm) Active Area (mm) Specification
SE-AC7055-3 3.0” 70.0X55.0 61.0x47.0 60.0x46.0 PDF
SE-AC8265-2 3.5” 82.55X65.4 74.0x56.3 72.0x54.3 PDF
SE-AC8362 3.6” 83.82X62.4 75.12x57.24 72.52x54.64 PDF
SE-AC9270 4” 92.1X70.1 80.2x61.0 78.8x59.6 PDF
SE-AC10267 4.3” 102.6x67.56 95.6x58.16 93.6x56.16 PDF


工作温度:-10~+60℃

单点点击:100万次

储存温度:-20~+70℃

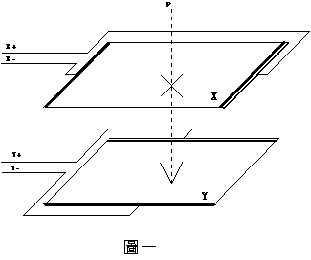

一般电阻感压输入装置,其构造是由上、下二层电阻膜构成(图一),即X层与Y层及一片控制电路板构成,在X层电阻膜上,以X轴方向布有一对由电阻膜连接之电极,分别在X层电阻膜之最外侧两端是为X+与X-电极,在Y层电阻膜上,以Y轴方向布有一对由电阻膜连接之电极,分别在Y层电阻膜之最外侧两端是为Y+与Y-电极,在两层电阻膜上电极之一侧交互施加一定电压,在两层电阻膜外表上任一点触压,再经由非通电之另一侧电极测得因两片电阻膜经触压后的一个电压值,即可得到触压点之X、Y座标。


四线电阻屏原理图

由于靠压力感应,所以对于触控媒介没有限制,不论手、铅笔、信用卡、木棒…等均可操作,即使戴上手套亦可动作。

应用领域:

主要在于必须不限触控媒介或必须戴手套的环境,如:手术台监控系统、自助点餐系统、个人数位助理(PDA)、电子字典、行动电话、物流管理、存货管理等。


应用领域

· OA设备:
电子打字机、文书处理机、影印机、打卡机、文字贴纸机。

· 通讯设备:
网路电视(Net TV)、线上游乐园(Internet Game Console)、视讯转换器(STB)、视讯电话、 ISDN 电话机、传真机、电话显示器、通话记录器、呼叫器、智能手机。

· 家电类产品:
携带式液晶电视、摄录放影机、视听音响、家电用遥控器。

· 娱乐器材:
电子琴、掌上型游乐器、语言文字学习机。

· IA 资讯家电产品:
计算机、电子钟表、照相机、翻译机、电子手册、掌上型电脑、PDA、MP3随身听、穿戴式PC、Web Pad。

· 医疗器材:
电子血压计、电子温度计、电子秤。

· 仪器设备:
万用电表、逻辑分析仪、分贝计、光度计、温度计。

· 车用设备:
车用DVD卫星导航多媒体主机。
